無電解ニッケルメッキの種類と特性
スクロールできます
| めっきの種類 | 無電解Ni－P | 無電解Ni－B | ||||
| 還元剤 | 次亜リン酸ナトリウム | DMAB | ||||
| めっきタイプ | 低りんタイプ | 中りんタイプ | 高りんタイプ | 低ホウ素タイプ | ||
| めっき被膜の特性 | リン含有率（wt％） | 1～4 | 5～10 | 11～13 | B:0.2～1.0 | |
| 結晶構造 | 析出状態 | 結晶質 | 結晶質～非晶質 | 非晶質 | 結晶質 | |
| 300℃✕2hr | 結晶質 | 結晶質 | 非晶質 | 結晶質 | ||
| 高度（Hv） | 析出状態 | 700 | 550 | 500 | 780 | |
| 400℃✕2hr | 1000 | 950 | 950 | 1000 | ||
| 磁気特性 | 析出状態 | 磁性 | 磁性～非磁性 | 非磁性 | 磁性 | |
| 280℃✕2hr | 磁性 | 磁性 | 非磁性 | 磁性 | ||
| 密度（g/c） | 8.5 | 7.9 | 7.6 | 8.6 | ||
| 比抵抗（μΩ-cm） | 30～60 | 60～75 | 150～200 | 5～6 | ||
| 抵抗温度係数（ppm/℃） | 1000 | 300 | 100 | 2000 | ||
| 耐摩擦性 | 良好 | 普通 | 普通 | 良好 | ||
| 耐酸性 | 劣る | 普通 | 良好 | 劣る | ||
| 耐アルカリ性 | 良好 | 普通 | 普通 | 劣る | ||
| 耐食性（耐塩水噴霧性） | やや劣る | 良好 | 普通～良好 | 劣る | ||
| はんだ付け性 | やや良好 | 普通 | 普通 | 劣る | ||
| めっき浴の特性 | pHによる浴種 | 中世（5～8） | 弱酸性（4～5） | 弱酸性（4～5） | 中性（5～8） | |
| 析出速（μm/hr） | 10～20 | 13～25 | 5～15 | 3～8 | ||
| 浴温度（℃） | 70～90 | 80～95 | 85～95 | 60～70 | ||
| 浴安定性 | やや劣る | 普通 | 良好 | 劣る | ||
| 浴寿命（MTO） | 3～5 | 5～10 | 3～4 | 3～5 | ||
- 文献：表面技術 第五十八巻 第二号 2007年 奥野製薬工業（株）総合技術研究所

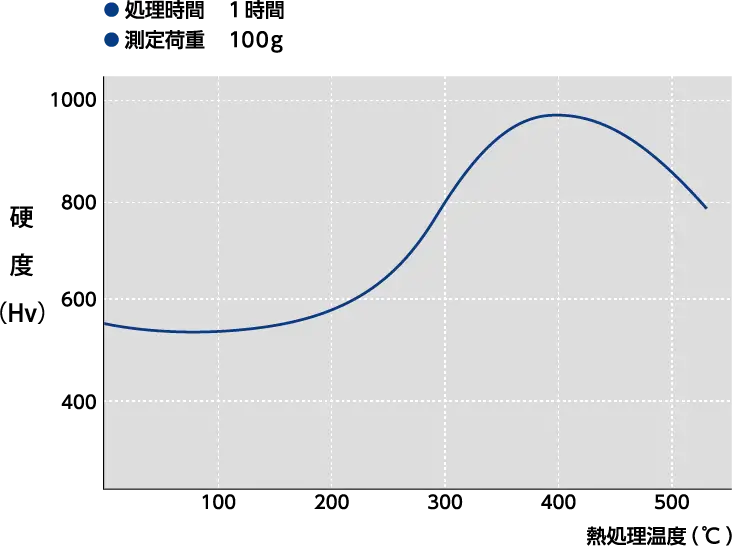

熱処理温度と硬度の関係（一例）
■硬さ換算表
| ピッカース （Hv） | ロックウェル （HRC） |
|---|---|
| 1050 | 68 |
| 960 | 66 |
| 885 | 64 |
| 820 | 52 |
| 756 | 60 |
| 717 | 58 |
| 675 | 57 |
| 633 | 55 |
| 598 | 53 |
| 567 | 52 |
| 540 | 50 |
| 515 | 49 |
断面拡大写真 ［均一析出性］
